Projeto
DIntranet
Coordenação da Graduação - Laboratórios
Projeto do Sistema
Metodologia SHDT-XYZ
Introdução
A utilização de uma metodologia para desenvolvimento de Sistemas de Informação permite que projetos sejam desenvolvidos de maneira colaborativa e estruturada, melhorando a qualidade e reduzindo os custos envolvidos em seu ciclo de vida, o que representa um fator crítico para o sucesso de projetos Web.
O uso da metodologia XYZ é justificada pela orientação ao desenvolvedor, para que o desenvolvimento de projetos seja feito de forma estruturada, confiável e passível de mudanças evolutivas.
Tratamento de Informações
Esta etapa da metodologia é caracterizada pela elaboração do Projeto Navegacional do sistema de hipertexto e em paralelo a tarefa de Estruturação das Informações.

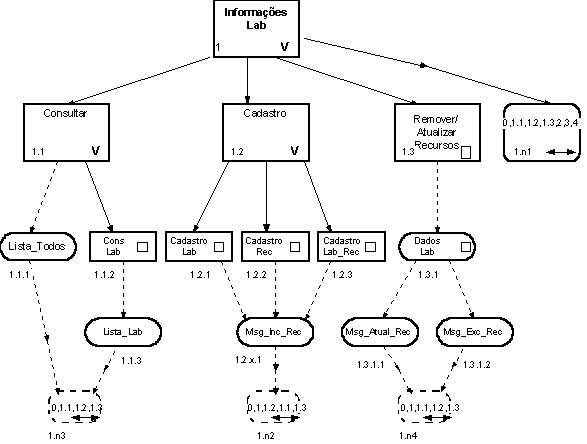

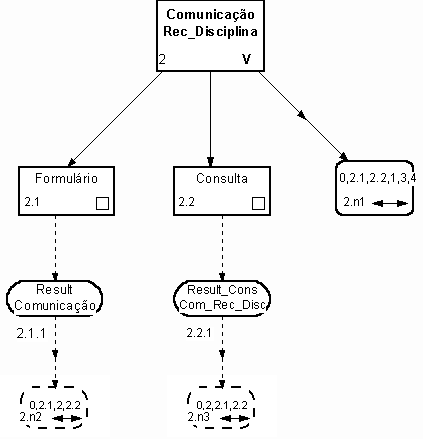

Projeto Navegacional
Para a elaboração deste projeto, utilizamos a metodologia XYZ, que é uma extensão da técnica semi-formal SHDT (Structered Hypermedia Design Technique).
|
 |
 |
 |
 |
Estruturação das Informações
A estruturação da informação é composta por duas sub-fases: Nível Conceitual, e o Projeto de Banco de Dados.
Nível Conceitual:
| Ref. | Tipo Primitiva | Nome | Descrição |

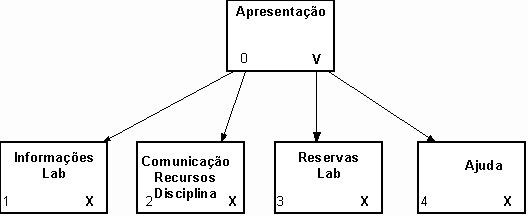

| 0 | V | Apresentação | Página inicial do sistema, contendo a apresentação da aplicação e o menu principal de navegação |
|
Tipo Primitiva |
|
|
| 1 | V | Informações_Lab | Página-Menu, contendo opções para Consultar recursos do laboratório, cadastrar recursos, e alterar/remover recursos. |
| 1.1 | V | Consultar | Página-menu contendo opções para consulta em todos os laboratórios, ou em apenas um laboratórios. |
| 1.1.1 | - t |
Lista_todos | Página gerada dinamicamente contendo a lista de recursos de todos os laboratórios. |
| 1.1.2 | | Cons_Lab | Página-formulário contendo os campos necessários para consultar os recursos de um determinado laboratório. |
| 1.1.3 | - t |
Lista_Lab | Página gerada dinamicamente contendo os recursos de um laboratório específico passado como parâmetro. |
| 1.2 | V | Cadastro | Página-menu, contendo opções para o cadastro de laboratórios, de recursos, e dos recursos de cada laboratório. |
| 1.2.1 | | Cadastro_Lab | Página-formulário contendo os campos necessários para a inclusão de um novo laboratório. |
| 1.2.2 | | Cadastro_Rec | Página-formulário contendo os campos necessários para a inclusão de recursos. |
| 1.2.3 | | Cadastro_ Lab _Rec | Página-formulário contendo os campos necessários para a inclusão de recursos para um determinado laboratório. |
| 1.2.x.1 | - t |
Msg_Inc_Rec | Página gerada dinamicamente contendo uma mensagem informativa sobre o resultado da inclusão. |
| 1.3 | | Remover/Atualizar_Recursos | Página-formulário contendo campos para preenchimento de parâmetros para obter dados dos recursos cadastrados para um laboratório. |
| 1.3.1 | t |
Dados_Lab | Página gerada dinamicamente contendo informações de um determinado laboratório, para que sejam alterados ou excluídos. |
| 1.3.1.1 | - t |
Msg_Atual_Rec | Página gerada dinamicamente, contendo mensagem informativa sobre o resultado da operação de atualização. |
| 1.3.1.2 | - t |
Msg_Exc_Rec | Página gerada dinamicamente, contendo mensagem informativa sobre o resultado da operação de exclusão. |
| Ref. | Tipo Primitiva | Nome | Descrição |
| 2 | V | Comunicação_Rec_Disciplina | Página-Menu, contendo opções para Comunicar os recursos necessários a uma determinada disciplina, ou consultar os recursos de uma disciplina |
| 2.1 | | Formulário | Página-formulário para preenchimento dos campos necessários à comunicação de recursos de uma disciplina. |
| 2.1.1 | - t |
Result_Comunicação | Página gerada dinamicamente contendo uma mensagem informativa com o resultado da operação de comunicação. |
| 2.2 | | Consulta | Página-formulário contendo os campos necessários à operação de consulta. |
| 2.2.1 | - t |
Resultado_Cons_Com_Rec_Disc | Página gerada dinamicamente contendo o resultado da consulta com os recursos necessários para uma determinada disciplina. |
| Ref. | Tipo Primitiva | Nome | Descrição |
| 3 | V | Reservas | Página-Menu, contendo opções para reservar laboratórios, consultar reservas, remover reservas. |
| 3.1 | | Reservar_Lab | Página-formulário contendo os campos necessários para a reserva de um determinado laboratório. |
| 3.1.1 | - t |
Result_Reserva | Página gerada dinamicamente com conteúdo informativo sobre o resultado da efetuação da reserva. |
| 3.2 | V | Consultar_Reserva | Página-menu contendo opções para visualização de todas as reservas de todos os laboratórios ou de apenas um único laboratório. |
| 3.2.1 | - t |
Todos_Labs | Página gerada dinamicamente contendo as informações sobre as reservas de todos os laboratórios. |
| 3.2.2 | | Consulta_Lab | Página-formulário contendo os campos necessários para executar a consulta das reservas para um determinado laboratório. |
| 3.2.3 | - t |
Result_Cons | Página gerada dinamicamente com o resultado da consulta, das reservas de um determinado laboratório. |
| 3.3 | | Remover_Reserva | Página-formulário, contendo campos necessários para o preenchimento para obtenção dos dados de uma reserva cadastrada. |
| 3.3.1 | = t |
Reservas_Lab | Página gerada dinamicamente com as informações sobre as reservas para confirmação dos dados para exclusão. |
| 3.3.1.1 | - t |
Msg_Exc_Reserva | Página com conteúdo informativo contendo o resultado da operação de exclusão. |
| Ref. | Tipo Primitiva | Nome | Descrição |

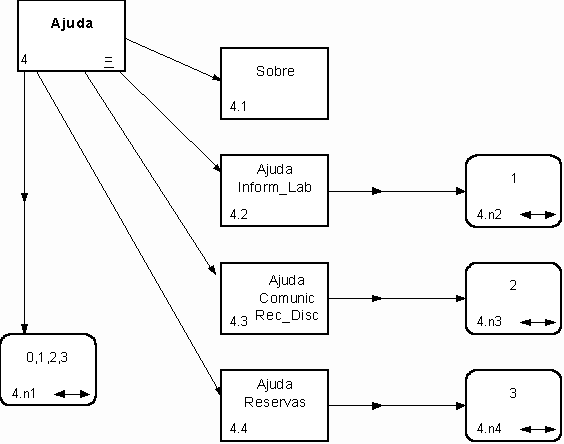

| 4 | V | Ajuda | Página-índice contendo uma lista dos principais tópicos para os diversos módulos de ajuda ao sistema. |
| 4.1 | - | Sobre | Página-arquivo contendo uma documentação de ajuda sobre como utilizar a aplicação. |
| 4.2. | - | Ajuda_Inform_Lab | Página-arquivo contendo uma documentação sobre o módulo de Informações sobre os Laboratórios. |
| 4.3 | - | Ajuda_Comunic_Rec | Página-arquivo contendo uma documentação sobre o módulo de comunicação de recursos de uma determinada disciplina.. |
| 4.4 | - | Ajuda_Reservas | Página-arquivo contendo uma documentação sobre o módulo de Reservas. |
Projeto do Banco de Dados
Neta fase o mapeamento, entre as classes do Modelo Objetos da fase de definição da arquitetura da aplicação para entidades relacionais, é realizado.
Tabela Tipo_Setor
| Nome do Atributo | Nulo? | Descrição |
| cod_setor | N | código do setor |
| desc_setor | N | descrição do setor |
Tabela Pessoal
| Nome do Atributo | Nulo? | Descrição |
| cod_pes | N | código |
| nome_pes | N | nome |
| cargo_pes | S | cargo |
| login_pes | N | login |
| senha_pes | N | senha |
| setor_pes | N | código do setor |
Tabela Recursos
| Nome do Atributo | Nulo? | Descrição |
| cod_rec | N | código do recurso |
| desc_rec | N | descrição do recurso |
| tipo_rec | N | tipo do recurso (hard, soft, outro) |
| versao_rec | S | versão do recurso, se o tipo for software |
Tabela Laboratório
| Nome do Atributo | Nulo? | Descrição |
| cod_lab | N | código do laboratório |
| nome_lab | N | nome |
| local_lab | S | localização |
Tabela Reserva
| Nome do Atributo | Nulo? | Descrição |
| responsavel | N | responsável pela reserva |
| cod_lab | N | código do laboratório |
| dia | N | dia da reserva |
| hora_inic | N | hora do início |
| hora_fim | N | hora fim |
| motivo | S | descrição do motivo da reserva |
Tabela Laboratório_Recursos
| Nome do Atributo | Nulo? | Descrição |
| cod_lab | N | código do laboratório |
| cod_rec | N | código do recurso |
| quantidade | N | quantidade disponível |
Tabela Recursos_Disciplina
| Nome do Atributo | Nulo? | Descrição |
| cod_pes | N | código do professor |
| cod_rec | N | código do recurso |
| disciplina | N | nome da disciplina |
| quantidade | S | quantidade necessária |
| periodo | N | período de validade |
Projeto de Integração das Informações

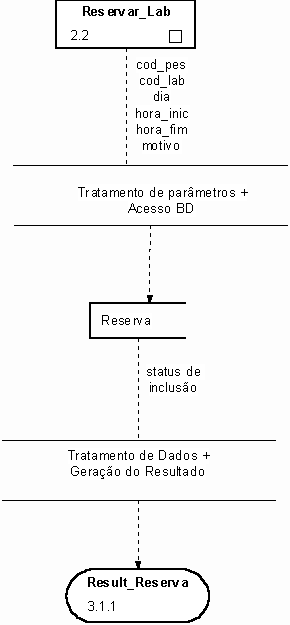

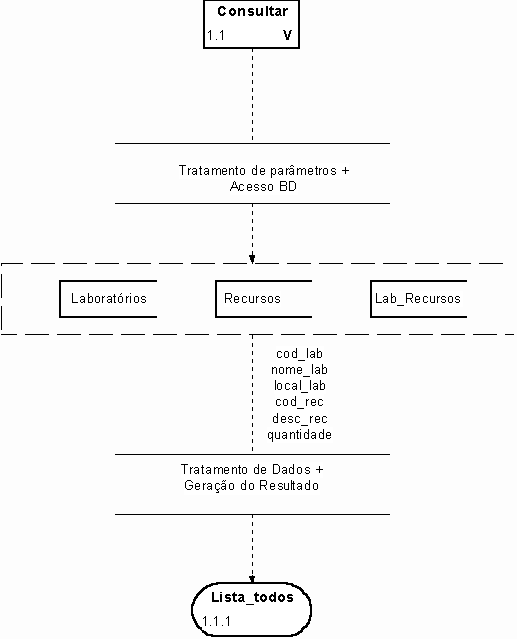

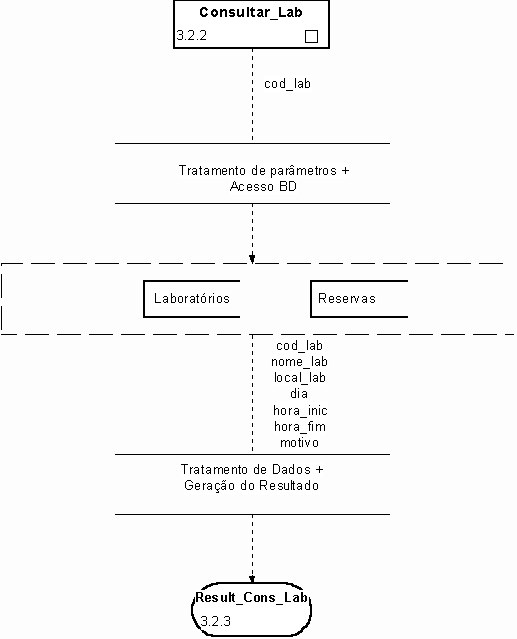

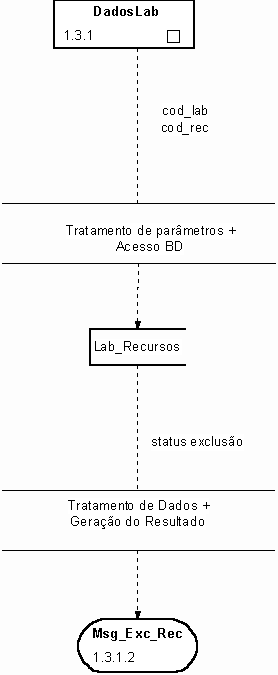

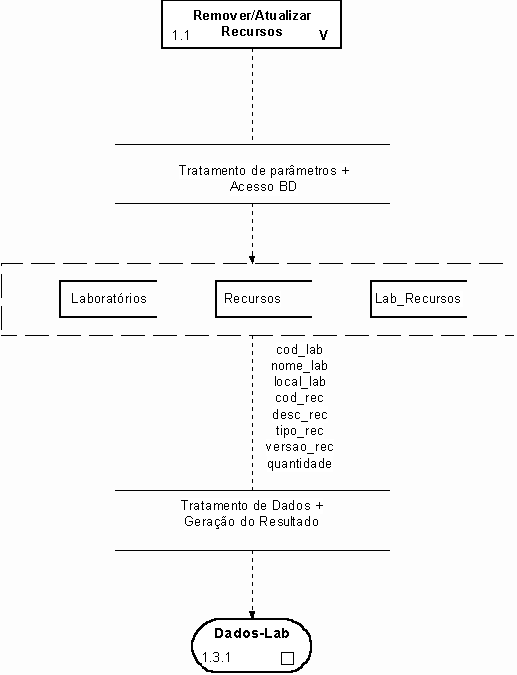

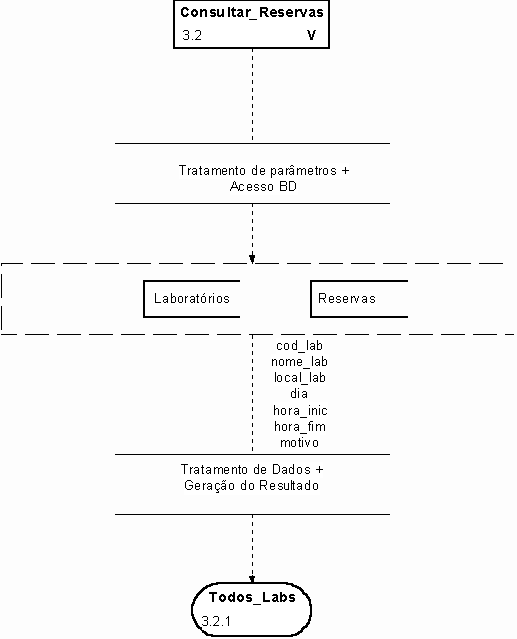

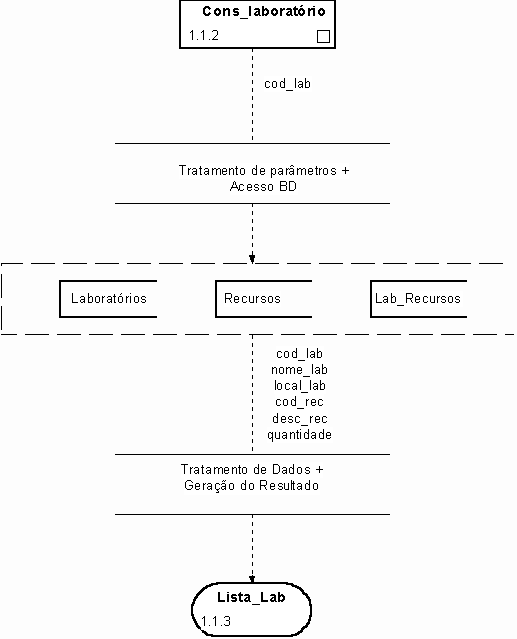

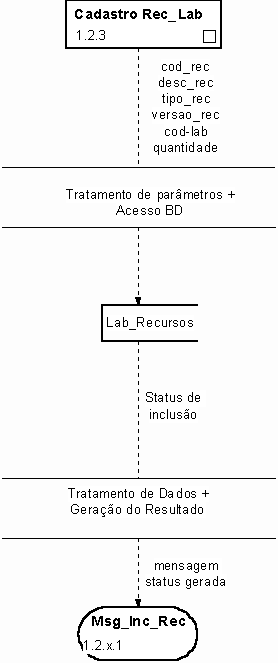

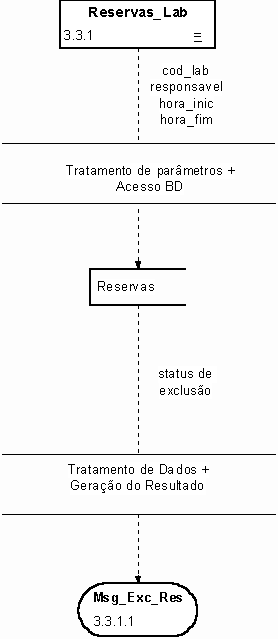

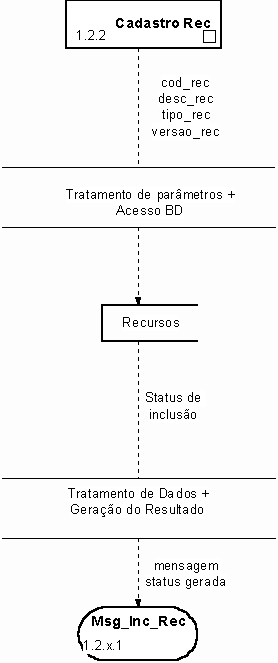

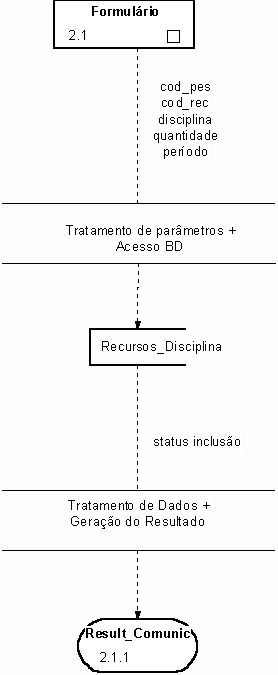

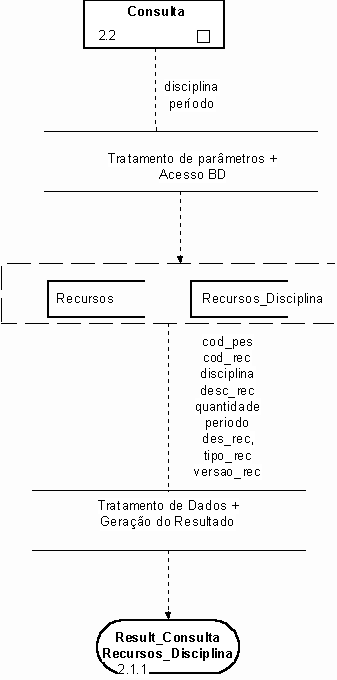

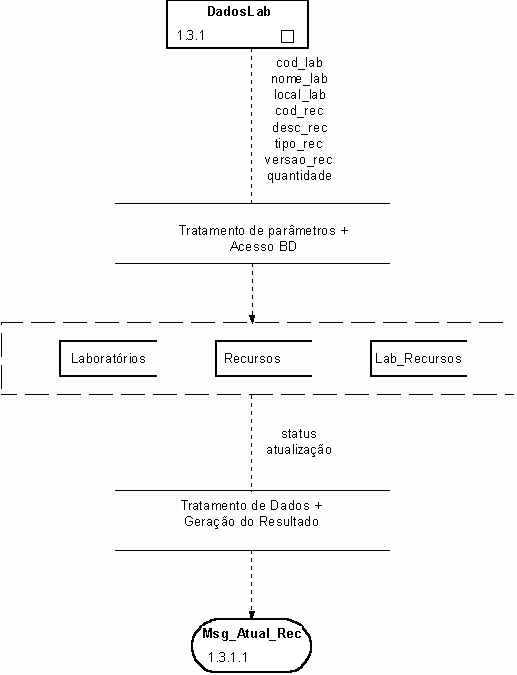

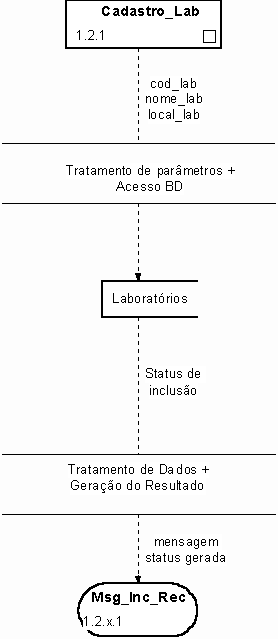

Esta etapa consiste em unir os dois níveis de informação definidos na etapa anterior, que será representado pelos diagramas abaixo.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
