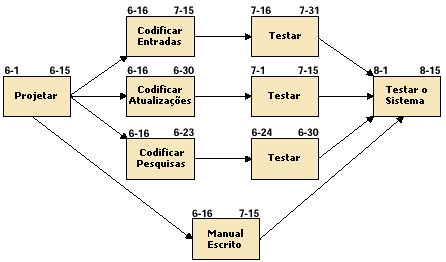

Figura 6-5. Diagrama de Rede de Projeto com Datas Cronogramadas

modelo

Existem muitas outras alternativas possíveis de apresentar as informações de um diagrama de rede projeto.
Esta figura apresenta datas iniciais e finais sem informação do dia (time-of-day).
