Disciplina: WISEaranhinha
Projeto: Dintranet
Módulo: Avaliação do Curso da Graduação

Análise e Arquitetura do Sistema

Apresentaremos a seguir a descrição da fase de análise do sistema, feita utilizando-se a técnica OMT. Esta fase corresponde à fase 2 da metodologia XYZ, utilizada no desenvolvimento deste projeto.
  1. Modelo objeto
  2. Modelo funcional
  3. Modelo dinâmico

Modelo Objeto

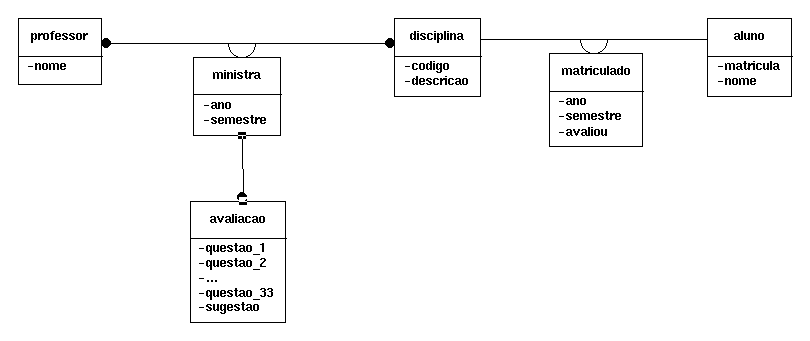

Diagrama do Modelo de Objetos

Foram considerados aqui apenas os atributos relevantes dos objetos Professor, Disciplina e Aluno, visto que a definição e controle desses objetos e de responsabilidade de outro módulo (controle acadêmico).

Veja tambem o Dicionario de Dados.

Modelo Funcional


Diagrama de contexto do sistema de avaliação de cursos.

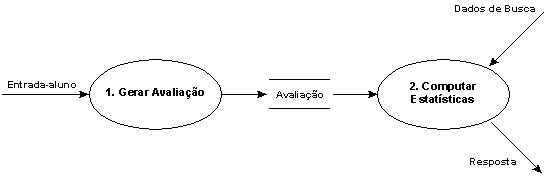

Diagrama de Fluxo de Dados nível 1

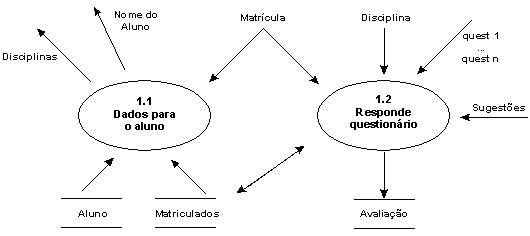

Diagrama de Fluxo de Dados nível 2 - Processo 1 -> Gerar Avaliação




Diagrama de Fluxo de Dados nível 2
Processo 2 -> Computar estatísticas

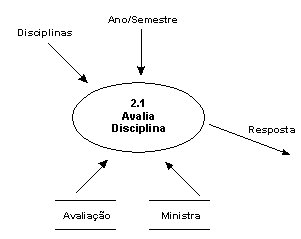

Diagrama de Fluxo de Dados nível 2
Processo 2 -> Computar estatísticas

Modelo Dinâmico

O modelo dinâmico diz respeito as dependencias temporais entre os elementos do sistema. Neste caso, não existem dependencias desse nivel que justifiquem a criação de um modelo.

Edição em 02.jan.1997 por Débora Aranha
