Palavras-chave: HW/SW codesign, programação linear estocástica, gerenciamento de times de desenvolvimento.
O interesse em sistemas de computação compostos de componentes de hardware e software tem se tornado crescente por razões de flexibilidade, complexidade dos sistemas, otimização do custo e redução de time-to-market. A disponibilidade de ambientes de projeto suportando desde a especificação até a prototipação de sistemas digitais complexos tem permitido o projeto de diversas aplicações, cada vez mais complexas: equipamentos médicos, controle de processo, aviação, telefonia e telecomunicações, entre outros.
Esta complexidade dos sistemas de computação cada vez mais exige garantia de qualidade do processo de desenvolvimento, não permitindo mais um gerenciamento de atividades sem metodologia adequada. Na Engenharia de Software tais metodologias já estão em nível comercial, e.g., CMM [26] e PSP [14,15], apesar de ainda possuírem algumas restrições [5,6,16]. Em sistemas integrados de hardware e software ainda há muito a se fazer nesta direção. Começam a surgir, nesta área, os primeiros grupos de discussões nesta direção [29].
A metodologia de HW/SW Codesign é a mais comumente utilizada para suportar o projeto de sistemas compostos de hardware e software. Esta metodologia é composta por quatro atividades principais, ilustradas na Figura 1 e descritas a seguir:

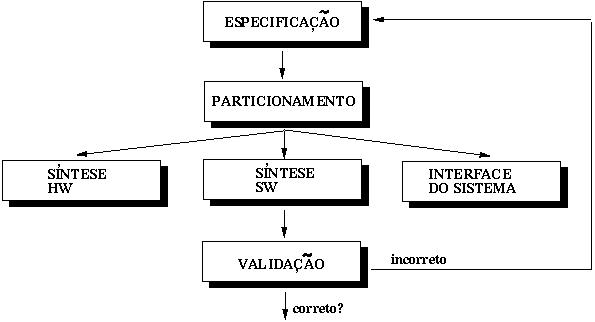

Figure 1: Fluxo de atividades da metodologia de HW/SW Codesign [17].
Acreditamos que a incorporação de tratamento de riscos a estas etapas de projeto é uma maneira de buscar a qualidade de processo tão desejada no desenvolvimento de sistemas integrados de hardware e software.
Mostraremos neste trabalho que, especificamente, incorporando à fase de particionamento as questões de risco e times de desenvolvimemto anteriormente mencionadas, estamos tornando mais realista o planejamento de atividades de projeto e conseqüentemente melhor atendendo às restrições de projeto como time-to-market, custos, entre outras.
Tradicionalmente [9,18,1] as metodologias para o projeto integrado de sistemas HW/SW tratam as questões do desenvolvimento de sistemas de maneira simplificada quando se referem ao processo de desenvolvimento. Consideram como se o sistema fosse desenvolvido por um único indivíduo, não considerando aspectos que envolvem times de desenvolvimento (gerenciamento e alocação), habilidades individuais, desenvolvimento concorrente de partes do projeto, nem análise de risco para time-to-market.
O tratamento de riscos no projeto de sistemas integrados de hardware e software não é uma idéia inovadora [13,19,10]. Contudo, a literatura apresenta metodologias completamente voltadas ao produto e não incorporam nenhum tratamento para as restrições do processo de desenvolvimento. Estratégias nesta direção são bastante comuns na Engenharia de Software [21,20].
A nossa metodologia visa exatamente preencher esta lacuna deixada por outras metodologias de projeto de sistemas HW/SW. Temos conseguido alguns progressos nesta direção [2,3,4]. Por outro lado, o que apresentaremos a seguir são as nossas perspectivas para a nossa metodologia, pois a mesma ainda não está totalmente validada.
Nossa metodologia é aplicada às fases iniciais do projeto de um sistema, quando ainda poucas informações são conhecidas. Assim, o que desejamos é retratar no processo de desenvolvimento quão poucas são estas informações, isso através de estimativas dos membros do time de desenvolvimento.
Com o objetivo de tornar mais clara a nossa proposta, descrevemos a seguir a seqüência de atividades durante o desenvolvimento de um sistema. Assumimos que cada time de desenvolvimento detém o conhecimento de uma tecnologia específica e que as estimativas são dadas com base nos dados históricos do time de desenvolvimento, coletados em projetos passados via metodologias como CMM e PSP. Partimos de uma especificação com parâmetros e restrições, e executamos os seguintes passos:
} WHILE (todas as restrições não tenham sido satisfeitas OR todas as tarefas não estejam com graus de confidência satisfatórios).
O último passo da metodologia é um laço e só termina quando todas as restrições estão satisfeitas e todas as tarefas estejam definidas com um grau de certeza que garanta as restrições.
Assim, quanto mais precisos forem os parâmetros (maiores graus de confidência), melhor será a solução do particionador. Entretanto, a cada solução temos o risco associado à solução em qualquer estágio do desenvolvimento.
As estimativas dos times de desenvolvimento podem ser classificadas em dois tipos: estimativas de desenvolvimento e estimativas de implementação. Estimativas de desenvolvimento são geralmente relacionadas às habilidades dos times para executar ou implementar uma determinada tarefa. Elas são geralmente medidas em tempos de desenvolvimento dos times, carga dos times e riscos de implementação. Estimativas de implementação estão relacionadas com métricas de produção tais como tempo de execução ou consumo de energia.
Uma estimativa pode ser representada por uma 3-upla
, onde m é o valor mínimo, M o máximo e c o grau de confidência do intervalo
, por exemplo, (``muito alto'', ``alto'', ou ``baixo''). Estes graus de confidência mudam de acordo com o projeto e são baseados em dados históricos; se o time tem dados históricos precisos de suas tarefas realizadas e de grande relação com a estimativa então seu grau é ``muito alto'' e se ele não possui dados históricos ou se os dados não têm relação com a estimativa então seu grau é ``baixo''. Estes dados históricos podem ser coletados por monitoração de tempo, esforço e estimativas de projetos passados. Desta forma, tem-se um completo perfil do time de desenvolvimento. [14,26] apresentam métodos para obter os dados históricos e avaliar quão precisos eles são (graus de confidência).
Tratamos as estimativas de modo probabilístico, pois os valores reais só são obtidos quando a tarefa é implementada. Baseamos nosso tratamento probabilístico na Distribuição Normal (ou Gaussiana), dada pela função de distribuição de probabilidade
onde
é a média e
o desvio padrão definido pelos graus de confidência.

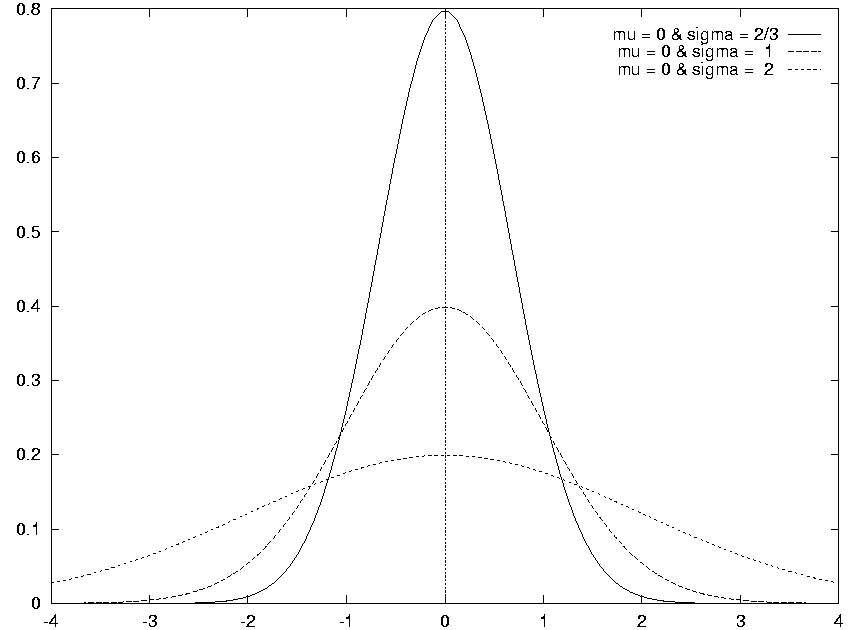

Figure 2: Distribuições Normais para um mesmo intervalo e mesma média (
) e diferentes graus de confidência (
).
A Distribuição Normal foi escolhida porque é o melhor modelo estatístico para casos de propósito geral na engenharia [12] e é uma boa representação para estimativas humanas em geral [27]. Embora [28] tenha mostrado que as distribuições Rayleigh e Gamma representam curva de carga de trabalho (homens-hora) em projetos melhor que qualquer outra curva, também mostrou algumas limitações para estas curvas. A escolha da forma Normal também foi motivada por sua simplicidade e por uma estratégia de aproximação apresentada na literatura e também usada neste trabalho, chamada ``aproximação por valor esperado'' [24].
*[1.3ex]

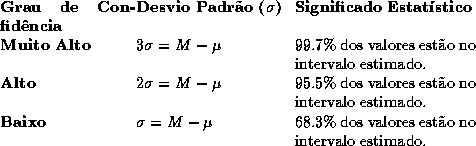

Tabela 1: Definição de
.
A Distribuição Gaussiana está associada com a 3-upla
de forma que
and
. A Tabela 1 apresenta os graus de confidência para valores inteiros de c, i.e., c=3 (``Muito Alto''), c=2 (``Alto'') e c=1 (``Baixo''). Os graus de confidência representam a possibilidade de uma estimativa estar no intervalo [m,M]. Na Figura 2, se tomarmos m=-2 e M=2, podemos comparar os diferentes graus de confidência associados com estes valores: Muito Alto para a curva mais interna (
), Alto para a curva do meio (
) e Baixo para a curva mais externa (
).
Com esta abordagem, podemos representar as incertezas e estimar as capacidades e habilidades dos times de desenvolvimento.
O particionamento HW/SW pode ser formulado num problema de programação linear estocástica [11,8] com restrições descritas por equações como
,
,
onde
é uma variável binária e assume valor um (1) se a tarefa i é implementada pelo time j, n é o número de tarefas e t a quantidade de times dispoíveis,
e
representam os parâmetros de restrição, e
a probabilidade de certeza da restrição.
A função de custo pode ser definida como um somatório ponderado de restrições, onde restrições com maior relevância para o projeto tenham pesos maiores.
Resolver o particionamento HW/SW significa encontrar um mapeamento
que satisfaça todas as restrições e minimize a função objetivo.
A formulação estocástica apresentada anteriormente e usada para resolver o particionamento não pode ser diretamente mapeada num problema ILP ( Integer Linear Programming) [30], os quais podem ser resolvidos por sistemas comerciais com número restrito de equações e variáveis. Daí a necessidade de uma aproximação por valor esperado
como em [22], onde a probabilidade da soma pode ser aproximada pela soma das probabilidades. Então as equações
poderiam ser escritas em suas formas aproximadas como
onde a incerteza (
) é transferida para os coeficientes representando a caracterização dos graus de confidência apresentada anteriormente.
Com esta formulação podemos obter resultados interessantes, pois além do particionamento fornecemos o grau de certeza do resultado baseado nas estimativas dos times de desenvolvimento.
O aumento da complexidade computacional para resolver o problema de programação linear estocástica é compensado pela melhor qualidade das respostas obtidas.
Este texto apresentou uma metodologia para projeto de sistemas integrados de hardware e software. A principal contribuição deste trabalho é a incorporação nas restrições do sistema de parâmetros como fatores humanos, times de desenvolvimento, análise de risco e o tratamento da incerteza presente em qualquer atividade que envolva seres humanos.
Obviamente o esforço computacional para resolver o problema estocástico (aproximado neste trabalho para ILP), em comparação com outras metodologias, é bem maior. Contudo, como estamos trabalhando nos estágios iniciais do projeto, o número de variáveis a se considerar torna o problema computacionalmente viável como mostrado em [25]. Além disso, outros métodos para a resolução de problemas de programação linear estocástica têm aparecido na literatura [8], os quais podem tornar a metodologia apresentada mais eficiente.
